不少电气工程师、研发人员在调试高压DC-DC电源模块时，经常遇到同类故障：电源输入正常、调压参数无变动，但万用表测量输出电压频繁浮动、读数忽高忽低。高压电源模块输出电压跳动、DC-DC电压不稳定、空载电压漂移是高压电源最常见的疑难问题。多数使用者会误判为电源模块损坏、输出纹波过大，直接退换产品，不仅增加额外成本，还耽误项目调试进度。本文针对高压升压电源电压跳动问题，详解故障误区、全部诱因以及标准化排查方案，帮助零基础快速解决电压波动问题。

    从事高压电源行业多年，根据上万起现场调试案例统计：95%以上的高压电源输出电压跳动问题，并非硬件质量故障。造成故障的主要因素集中在：空载轻载跳频模式、ADJ控制信号干扰、引脚接线错误、输入供电劣质四大板块。本文将全方位解答：高压电源空载电压跳动正常吗？DC-DC模块电压不稳定怎么排查？如何彻底解决高压电源电压漂移等热门问题。

一、高压电源电压跳动故障现象与常见排查误区

1.1 故障主要表现

常规可调高压DC-DC模块，输入直流电压保持稳定，ADJ调压引脚控制电压固定；模块在空载、轻载工况下，输出电压持续跳变、浮动范围大；增加负载至额定工况后，电压跳动、数值漂移现象明显缓解，甚至直接恢复正常。该特征也是区分空载跳频与硬件故障最直观的判断依据。

1.2 普遍存在的认知误区

很多新手工程师极易混淆电压跳动与输出纹波，这也是排查失败的主要原因。电源输出纹波属于模块固有电气属性，是小幅高频的细微波动，不会影响设备运行；而电压跳动属于异常工况问题，电压浮动范围大、数值跳跃明显，基本由使用方式错误、接线不规范导致，无需直接更换电源模块。

二、高压DC-DC电源模块输出电压跳动的四大核心原因

2.1 空载/轻载跳频（行业通病，占比最高）

市面上绝大多数升压式高压DC-DC电源模块，出厂内置智能节能控制程序。当模块处于完全空载，或是负载低于最低适配负载阈值时，内部开关电路会自动启动间歇工作模式，也就是业内所说的跳频机制。

该功能为行业通用设计，主要作用是降低空载功耗、降低元器件工作温度，提升电源转换效率。对应的外在表现就是万用表测量电压来回跳动，此现象属于正常工作逻辑，不属于电源故障。

2.2 ADJ调节信号干扰与电压不稳定

可调式高压电源全部依托ADJ引脚实现线性调压，通用标准：0~5V直流控制电压，对应模块0~100%额定输出电压。ADJ控制引脚灵敏度极高，抗干扰能力弱；如果调压信号源纹波过高、控制地线虚接、信号线与功率线并行走线，电磁串扰会直接同步至输出端，引发高压电源电压波动、数值漂移。

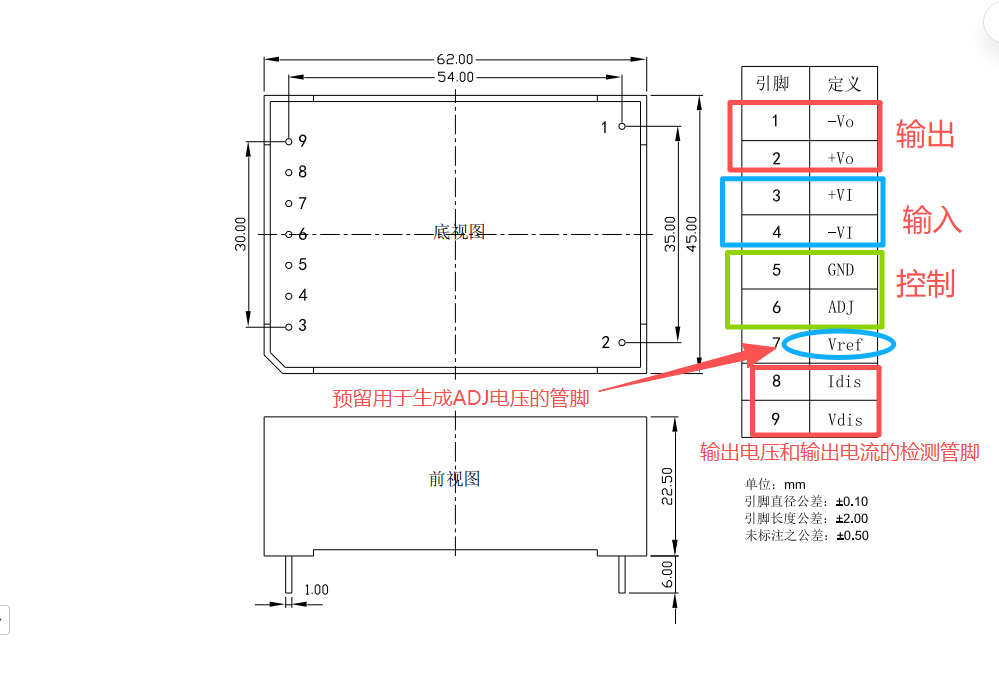

2.3 辅助引脚接线不规范

- 检测引脚误用：Vdis电压检测、Idis电流检测引脚属于被动信号输出引脚，仅用于采集电源运行数据，禁止外接供电；盲目接电会引入杂波干扰，直接造成输出电压跳动；

- 闲置引脚乱接：Vref基准引脚、检测类闲置引脚随意接地、搭接线路，引发电路内部信号串扰；

- 多系统未共地：ADJ控制地、输入电源地、输出负载地电位不统一，形成电位差，最终导致电压失控、数据跳变。

2.4 输入端供电质量差

输入供电是电源模块稳定运行的基础，也是最容易被忽视的故障点。前置稳压电源功率不足、输入电压纹波超标、输入线材过长过细造成压降严重，都会打乱DC-DC模块内部工作逻辑，间接诱发输出侧电压跳动、波动异常。

三、高压电源电压跳动分步排查方法与针对性解决方案

第一步：外接负载，排查空载跳频问题

这是排查高压电源空载电压跳动最高效、最简单的方式。在电源输出正负极之间接入适配功率电阻，让模块脱离空载状态，工作在标准轻载区间，根据电压状态判定故障原因：

- 电压恢复恒定：故障原因为空载节能跳频，属于正常现象，日常测试严禁长期空载调试即可；

- 电压持续跳动：排除工况问题，依次排查ADJ信号、引脚接线、输入供电三大板块。

第二步：优化ADJ控制回路，稳定调压信号

1. 增加RC滤波电路：在ADJ引脚与公共地GND之间加装RC滤波元件，过滤高频电磁干扰与杂波，稳固基准调压电压；

2. 更换专业信号源：优先采用高精度基准电源提供ADJ控制信号，不建议使用单片机IO口、简易电阻分压电路调压，劣质信号源是电压浮动的常见诱因。

第三步：标准化引脚接线，规避信号串扰

1. 主功率引脚：输入、输出正负引脚牢固接线，杜绝虚接、松动、错接等基础低级问题；

2. 电压控制引脚：ADJ引脚单独供给调压信号，整套设备强制统一公共地线；

3. 状态检测引脚：闲置状态下Vdis、Idis直接悬空，无需外接任何电阻、电源；

4. 基准预留引脚：无特殊调试需求时，Vref基准引脚默认悬空处理。

第四步：优化输入供电，净化前端供电环境

1. 预留功率余量：选用额定功率充足的前置稳压电源，建议预留30%以上功率冗余，避免供电电源满载、过载运行；

2. 优化布线方案：缩短输入电源线长度，匹配大线径线缆，降低线路压降与线路干扰；

3. 输入侧增设滤波：在电源输入端并联电解电容+陶瓷电容，双重过滤输入纹波，优化供电质量。

四、日常使用规范：从源头预防电压跳动故障

1. 模拟真实工况：研发与测试环节，尽量带载调试高压电源模块，从根源规避空载跳频问题；

2. 全域统一接地：输入电源、DC-DC模块、ADJ控制系统、外接负载共用同一地线；

3. 强弱电分离布线：功率电源线与ADJ控制信号线分开铺设，拉大间距，防止电磁串扰；

4. 熟读产品手册：精准区分输入引脚、输出引脚、预留辅助引脚，禁止盲目接线。

五、总结

综上所述，高压DC-DC电源模块输出电压跳动、空载电压漂移、轻载电压不稳定等故障，绝大多数和产品硬件损坏无关，主要由空载跳频、ADJ信号干扰、接线不规范、输入供电劣质导致。其中空载跳频是所有高压升压电源的通用节能设计，不属于故障。

建议工程师按照「外接负载→优化ADJ信号→规范引脚接线→升级输入供电」的标准化顺序排查，无需盲目更换电源。规范调试习惯与接线方式，既能快速解决高压电源电压跳动问题，还能提升模块运行稳定性，延长电源模块整体使用寿命。
