GHxx‑V2Kxx‑UL系列模块电源之产品应用常见问题 FAQ

Q1：模块上电之后无输出，怎么排查？可能原因与处理输入电压低于欠压保护点（欠压保护点 250VDC，释放点 265VDC）：实测输入端电压，必须保证输入≥265VDC 模块才会解除欠压启动；输入电压低于 250V 模块会关闭输出，属于正常保护，并非故障。输入端未接推荐 FUSE 保险、NTC 等外围器件，或者接线虚接。必须接入 1A 慢熔断保险管，检查高压输入接线牢固，高压回路禁止虚接。模块启动延迟时间为 8 秒，上电后需要等待约 8 秒输出才建立，上电立刻测量无输出属于正常现象，请勿判定模块损坏。输入极性接反：虽然模块自带输入防反接保护，但多次反接会加速内部器件老化，应保证接线正确。Q2：输出电压偏低，达不到标称值？负载超出模块额定功率：检查实际功率，高压输入高温环境还需要考虑降额，不能持续满功率；输入电压接近 300V 或者大于 1800V 时，输出带载能力会下降，参考负载降额曲线图。没有按规格书配置输出滤波电容：C1 高频低阻电解、C2 陶瓷电容缺失，会造成输出电压跌落、纹波变大，需要按手册输出部分表格匹配对应电压等级电容。输出回路走线过长，线压降大：建议输出引线尽量短粗，测量电压直接在模块输出端子测量，不要在远端负载处判定模块输出异常。Q3：输出发生短路保护，模块是否会损坏？A：模块支持长期短路，具备自恢复短路保护；但有重要限制：当输入电压＞1500VDC 时，短路时间建议小于 3s，长时间高压下持续短路会造成内部温升过高，缩短模块寿命。排除短路故障移除过载后，模块一般可以自动恢复输出，不需要断电重启；若一直无法恢复，检查负载侧是否持续存在短路点。Q4：输出纹波噪声偏大怎么办？纹波噪声指标测试条件为 20MHz 带宽，并联 10μF 高频低阻电解 + 0.1μF 陶瓷电容。实际应用时，输出端必须配置手册指定 C1、C2；增加 TVS 瞬态抑制二极管，不仅保护后级，也有助于抑制尖峰噪声；输出走线避免长距离，功率回路尽量缩短，减小环路面积。参考规格：5‑9V 输出最大纹波噪声 100mVpp；12‑32V 输出最大 200mVpp，超出该范围才属于异常故障。Q5：什么情况下需要做负载降额？两个场景必须降额使用：1）输入直流电压＞1800VDC：随着电压升高最大允许负载逐步下降，到 2200VDC 最大只能约 80% 负载；2）输入 1701‑2200VDC 高压同时环境温度＞55℃：温度越高，允许输出负载越低，85℃环境下仅允许约 40% 负载。如果整机长期运行在高压高温，选型建议预留充足功率余量，不要选刚好等于负载功率的型号，参考规格书中两张降额曲线图。Q6：EMC 浪涌测试不过，模块容易被雷击浪涌打坏？GHxx‑V2Kxx‑UL 裸模块没有内置完整浪涌防护，必须使用手册推荐输入外围电路：1A 慢熔保险、NTC5D‑9、两只 142KD14 压敏电阻串联，搭配差模电感、安规电容。不接外围防护器件直接高压上电，浪涌冲击极易损坏模块，外围电路为整机 EMC 必要组成部分，不可省略。Q7：掉电之后输出还有电压，是否异常？模块掉电保持时间典型为 10ms，断电之后输出电容会维持短时间电压，属于正常现象。如果后级电路对残余电压敏感，可在输出增加合适泄放负载 RL，消耗电容储存电能。Q8：模块可以不带最小负载空载运行吗？A：该系列最小负载为 0，允许空载运行，空载不会损坏模块。Q9：绝缘耐压 4000VDC 代表可以长期工作在 4000V 输入吗？不可以。4000VDC 是输入‑输出之间绝缘耐压测试条件（测试 60s，漏电流≤5mA），不是工作输入电压。模块正常工作输入最高为 2200VDC，请勿将输入电压超过 2200VDC，否则会造成模块损坏甚至绝缘击穿风险。...

GH60‑V2Kxx‑LW 高压 DC‑DC 模块常见问题 FAQ

Q1：这款模块输入电压最大可以到多少？接线有没有需要注意的保护功能？A：模块直流输入电压范围250VDC～2200VDC；自带输入防反接保护、输入欠压保护，欠压保护点典型 220VDC，欠压释放点典型 240VDC。实际应用必须按照手册外接推荐慢熔断保险丝、NTC、MOV 等外围器件；高压回路务必做好绝缘防护，禁止超出 2200VDC 输入。Q2：模块短路之后是否会损坏？最小可以带多大负载，能不能空载使用？A：产品支持长期输出短路保护，故障自恢复；输出过流保护点≥110% 额定输出电流，同样支持自恢复。模块最小负载为 0，支持空载运行，无需外接假负载。Q3：高海拔或者高温环境使用，负载需要降额吗？A：需要降额。产品提供海拔高度降额曲线图，海拔超过 2000m 后需要降低使用负载；同时存在温度降额、输入电压降额曲线。环境温度最高工作上限 + 85℃，实际带载能力需要结合海拔、环境温度、输入电压综合参考手册降额曲线，不可直接满功率运行。Q4：输出纹波噪声大，应该怎么处理？A：输出纹波噪声测试条件为 20MHz 带宽，测试方法采用平行线测试法。1. 严格按照手册推荐搭配输出器件：高频低阻电解电容 C1、陶瓷电容 C2、TVS 瞬态抑制二极管；2. 电容尽量靠近模块输出引脚，缩短布线距离；3. 不同输出电压档位，电容、TVS 型号有区分，请严格对照输出参数表选型。Q5：外围电路的保险管、NTC 是不是必须要接？不接会怎么样？A：输入侧 FUSE 慢熔断保险、NTC 热敏电阻为必接元器件。FUSE 用于模块异常故障时熔断切断回路；NTC 用来抑制上电浪涌电流（模块浪涌电流典型 25A）。若省略，故障状态下无法实现有效保护，上电浪涌有可能损伤模块以及前端设备，同时影响产品可靠性，建议严格按照手册典型应用电路设计。...

GH150-V2S24U-LE输出空载直接去掉所有滤波电容 C1/C2，模块输出纹波超标、后端传感器误动作？

该模块支持 0 最小负载，但空载无滤波电容时开关纹波会达到最大值 300mV；高精度采集、模拟量设备会出现零点漂移、数据跳变，无论空载还是带载，输出滤波电路都不能省略。...

GH150-V2S24U-LE模块外壳固定位未接地，设备静电测试不过、绝缘耐压报警？

模块所有安装孔为专用接地端，接地后输入 - 外壳、输出 - 外壳绝缘耐压才能达标 2000VAC；悬空外壳会大幅降低抗静电、抗浪涌能力，耐压测试易漏电流超标，雷击场景损坏风险翻倍。...

GH150-V2S24U-LE输出未加装 TVS 瞬态抑制二极管，后端感性负载启停时模块跳保护？

手册规定输入导线 UL3239 16AWG、输出 UL1015 14AWG，线材耐压、载流、屏蔽特性不同；混用细线会发热压降大，线材绝缘等级不足还会加大干扰，必须区分输入红黑、输出白黑线。...

GH150-V2S24U-LE输出只装电解 C1、不加陶瓷 C2，设备出现高频干扰、通讯异常？

C2（1μF 陶瓷电容）专门抑制开关电源高频纹波噪声；仅电解电容对高频滤波效果差，200MHz 带宽下纹波可达 300mV 上限，会干扰 PLC、传感器、通讯总线，输出端 C1、C2 必须并联搭配使用。...

GH150-V2S24U-LE输入省去 4A/1000VDC 保险管，母线短路后模块直接烧毁无法保护？

FUSE 是强制必选器件，模块内部保护仅针对输出侧；输入母线短路、反接故障时无外部保险丝熔断切断回路，大电流会永久损毁模块，不能省略。...

输入没接 MOV 压敏电阻，打雷 / 电网浪涌时模块频繁损坏是什么原因？

MOV 作用是吸收高压雷击、母线浪涌冲击；本模块输入最高耐压 1000VDC，光伏 / 储能现场母线易出现瞬时超压尖峰，无 MOV 时高压直接击穿内部电路，必须搭配 142KD14 规格压敏电阻并联输入两端。...

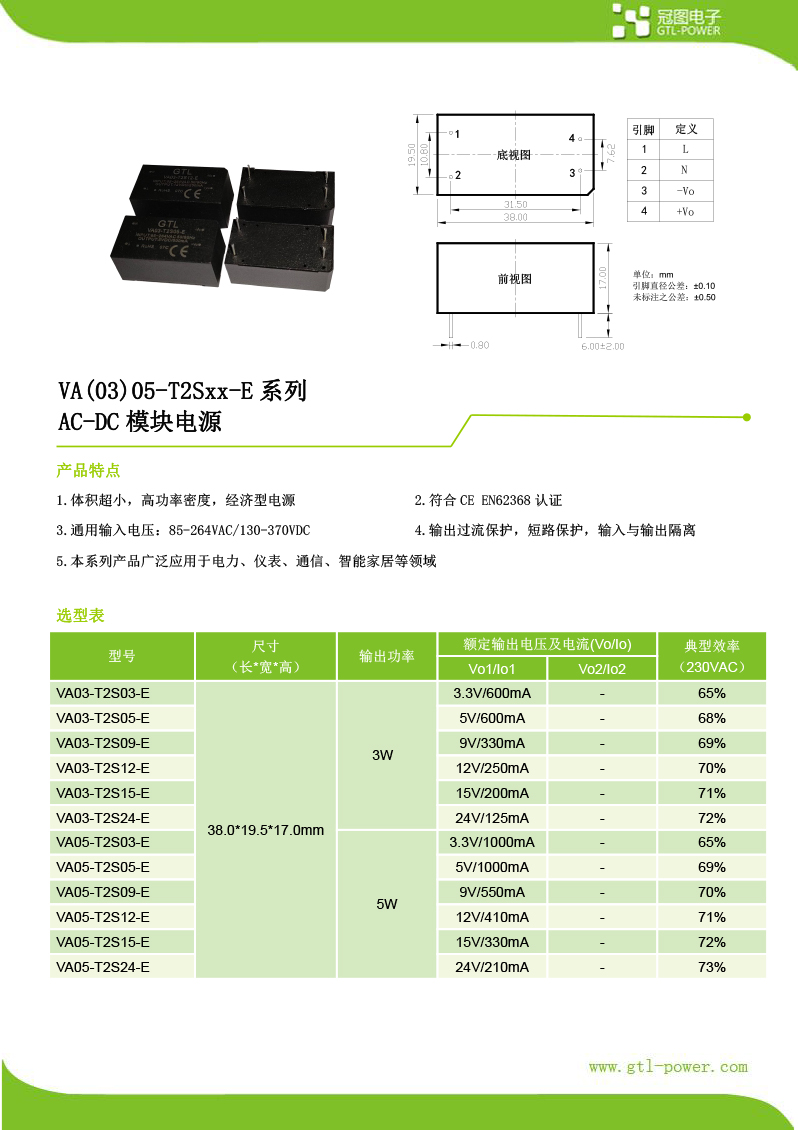

VA(03)05-T2Sxx-E它的输入电压范围是多少？能否用于全球电网？

支持 85-264VAC 宽压输入，覆盖全球主流电网（如中国220V、美国120V、欧洲230V），无需额外变压器，可直接接入市电。...

VA(03)05-T2Sxx-E 适合哪些设备使用？

Q1: VA(03)05-T2Sxx-E 适合哪些设备使用？A: 适用于需要小体积、宽电压输入的低功耗设备，如：- 智能家居传感器（温湿度、门窗感应）- 工业控制器（PLC、HMI）- 通信基站辅助电源- 仪器仪表（电表、水表、数据采集器）...
