普适型3W和5W小体积AC/DC模块电源
发布时间:2024-01-05       来源:GTL      点击:317
65.1K



  随着人们生活水平的提高,越来越多的用电设备进入千家万户,比如智能开关、智能窗帘、智能门锁、智能照明、智

能厨电、安全报警装置、家居显示面板等等,这些给人们带来生活便利的用电设备,都离不开电源。为此,广州冠图

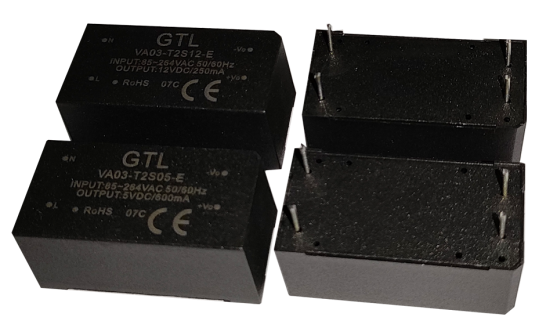

专门开发出满足CE认证、小功率、小体积AC/DC模块电源VA03(05)-T2Sxx-E系列产品,支持各个领域的客户开发新产品。

主要特点

序号

条目

VA03-T2Sxx-E

VA05-T2Sxx-E

1

额定功率

3W

5W

2

产品形状

塑料外壳,内部灌胶

3

外形尺寸

38.0*19.5*17.0mm

4

输入电压

85-264VAC/130-370VDC

5

输出电压

3.3/5.0/9.0/12/15/24VDC

6

工作温度

-40℃~+70

7

多重保护

输出过流/短路保护等

8

隔离耐压

3000VAC(输入-输出,外壳绝缘)

9

安装接线

双列直插,直接焊在PCB板上面

10

认证标准

CE认证,EN62368标准

11

适用场合

智能家居、仪表、通信、电力等各种领域



L:交流输入火线(或者直流输入正极/负极)

N:交流输入零线(或者直流输入负极/正极)

FUSE:保险丝

MOV:压敏电阻

R1:热敏电阻或者小阻值绕线功率电阻
